中城賽特購物中心空調通風設計

來源: 聯商網 2009-06-24 10:23
  一.工程概況

  中城賽特購物中心位于福州市商業黃金地段東街口,是集購物、餐飲、休閑、辦公于一體的大型商貿中心。繁華的商業氛圍,濃厚的“三坊七巷”人文背景,嚴謹而浪漫的構圖,成就了其在福州商業建筑景觀中的重要地位。

  該中心規劃用地9547?,總建筑面積45376?,地上11層,地下2層,建筑總高39.9m。各層功能劃分:地下2層為汽車庫、設備用房及儲物庫,面積5529?,汽車庫戰時轉換為三個人防隱蔽單元;地下1層為超市,面積5529?,局部夾層為自行車、摩托車庫,面積880?;地上1-6層均為商場,面積24094?;7層為茶座、風味小吃,面積2646?;8-11層為辦公室(不設集中空調),面積5537?。裙房部分規劃限制高度不能超過24m,而業主要求必須設計6層,故商場各層層高遠小于同類建筑! ≡撝行2000年設計,2001.8.17竣工,投入使用后獲得各方好評。

  二.空調設計標準

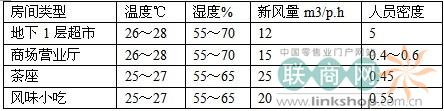

  夏季室內設計參數表1



  注:商場營業廳依不同層人員密度分別取值:1層為0.6;2層為0.5;3、4層為0.45;5、6層為0.4。

  三.空調通風系統

  1、空調冷負荷

  根據平面功能進行冷負荷計算,并綜合了調研的類似已運行工程,最后確定空調制冷機總計算冷負荷為5600KW。各主要類型房間平均冷負荷見表2。

  房間平均冷負荷表2



  2、冷源設備

  考慮該中心位于黃金地段,不允許設備用房占用過多面積,僅設計夏季舒適性空調;除地下超市24小時營業外,其他各層使用時間相近,空調負荷相對集中,設計冷源采用電制冷方式,選用特靈離心式和螺桿式冷水機組,不同機型大小搭配,依空調負荷的變化,機組按下列模式投入運行:一臺螺桿式機組→一臺離心式機組→一臺離心式機組加螺桿式機組→二臺離心式機組→全部機組運行。

  3、空調水系統

  考慮空調末端以低速全空氣系統為主,供水范圍集中,水阻力較穩定,且冷水機組大小搭配,適應負荷能力強,確定空調水系統采用一次泵系統,垂直同程、水平異程方式。配700m3/h冷卻塔二臺,300m3/h冷卻塔一臺。大小冷水機組的冷水泵、冷卻泵均分別設置,機、泵、塔一一對應。冷卻塔放置在屋面,膨脹水箱不銹鋼板制作,放置在9層!

  空調水系統按垂直分區,分四路供、回水,主立管均設在空調機房?jī)?nèi),各層根據使用情況獨立開關。垂直分區大大減少了橫向水路,節省了投資,緩解了商場層高不足矛盾;而垂直同程,簡化了水路,增強了系統水力穩定性。

  4、空氣處理系統

  該中心商場連續七層,面積近 30000?,又處繁華商業區,客流多,裝修標準高,大部分商場層高僅3.8m。為了解決空氣處理系統與層高的矛盾,經工程調研、與業主,裝修設計師反復溝通及多方案比較,設計確定采取下列措施:采用低速全空氣系統,利用商場邊角靠外墻位置設空調間,分層分區設置空氣處理系統;空調箱以落地柜式機為主,吊掛機為輔,一層面積商業價值高,不設機房,采用3000-5000m3/h吊掛機,另加新風機,吊掛機回風口設消聲靜壓箱;空調風管沿商場人流干道敷設,側送側回,提高了非風管區域?qū)痈;選用部分高排數(6-8排)空調箱,以加大冷風比,提高處理焓差、降低室內空氣濕度,減小了空調箱占用面積,壓縮管道空間。上述的措施滿足了系統過渡季加大新風比、加大排風量的要求,降低了系統噪聲和凝結水隱患,又緩解了層高不足矛盾,并在系統運行中發揮了積極的作用。

  七層茶座四周為大玻璃,空調負荷大且隨氣象條件波動,除設置低速全空氣系統外,另設置部分落地式風機盤管,以靈活適應負荷的波動。

  四.通風防排煙系統

  1、空調區域通風

  為避免空調與通風系統管路的交叉,利用貫通地下一層到六層的中庭進行商場中心排風,每層設排風口。選用變頻風機,夏季低速排風,過渡季則逐步加大排風量。在各層商場周邊還設小型排風系統,各層公共衛生間設垂直排風系統。

  2、地下二層通風

  地下二層車庫、設備用房及儲物庫設完善送、排風系統。風量為:車庫排風6h-1,送風5h-1;設備用房排風8-20h-1,送風6-15h-1;儲物庫排風8h-1,送風6h-1。

  3、人防單元通風

  地下二層車庫戰時轉換為二個六級、一個五級人防掩蔽單元,單元內設清潔式、濾毒式、隔絕式通風系統。清潔式、濾毒式均采用進風,全工事超壓排風,并滿足防毒通道30-50h-1換氣次數和不小于3-6h隔絕防護時間的要求。

  4、消防防排煙

  地下二層均設排煙系統,排煙利用平時排風管路,配置低速高溫風機,既符合消防規范要求,又降低了平時排風噪聲。車庫排煙量為6h-1,設備用房和儲物庫為60m3/h. ?。排煙時利用平時送風系統補風,送風量不小于排煙量的50%。

  地下一層超市劃分6個防煙分區,并在區內設置排煙系統,排煙量按60m3/h. ?確定。平時排風系統火災時自動轉換為排煙系統,而排煙補風則利用空調回風管路,火災時通過相應電動風閥自動切換。

  中庭設二個排煙系統,約克中央空調維修,每層設排煙口。排煙系統與平時排風系統共用,火災時變頻風機高速運行排煙,排煙量按中庭容積4h-1確定。8層以上內廊設排煙系統,按120m3/h. ?確定排煙量,每層設板式排煙口。

  防煙樓梯間和前室分設獨立加壓送風系統。樓梯間隔層設百葉風口;前室每層設加壓送風口,每三層組成聯動單元,并與系統自身風機聯鎖。

  五.自控

  空調箱和新風機回水管上設電動調節閥,由恒溫控制器根據回風或出風溫度自動調節進入盤管水量。風機盤管回水管上設電動二通閥,由室內溫度控制器控制電動閥開啟,恒定室內溫度。新風機和空調箱過濾網設置堵塞壓差報警裝置!

  冷凍站供、回水缸之間設置壓差旁通裝置,自動控制冷水機組的運行臺數。在冷卻塔供、回水管之間設電動旁通調節閥,保證進入冷水機組冷卻水溫度不公過低,維持合適冷凝壓力! 】照{(diào)通風系統主要設備均能在控制中心顯示開停狀態,并實現聯鎖、聯動、報警。

  六.幾點體會

  1、商場人流密度

  商場人流密度如何確定?目前眾說不一。《商店建筑設計規范》提出商店?duì)I業廳人流密度為0.74人,相關資料推薦0.5-1.5人.而上述指標均未明確其面積是否含柜臺或貨架的面積。據福州部分商場統計:柜臺或貨架約占商場其面積的30-40%。因此計算人數時如何確定其面積,這對由人而產生主要負荷的商場空調影響重大。

  筆者認為:《商店建筑設計規范》提出的人流密度是指峰值日客流量,主要用于確定火災時疏散通道大小,不宜在空調負荷計算中直接取用;空調負荷計算是以夏季空調室外計算參數為基礎的,而商場客流峰值是出現在初秋或春季;近幾年商家林立,客源分流,強調以人為本,購物場所布局發生新的變化。應引入營業廳有效面積概念(扣去柜臺或貨架后的面積),才能更客觀、更合理確定人流密度,達到減小冷量、節省投資的目的。商場空調屬于舒適性范疇,人員停留時間短,這樣處理筆者認為技術、經濟上也是合理、有意義的。當然商場人數還與地段、層數、經營內容及宏觀經濟形勢等有關。

  2、商場的空調方式

  業主為增加層數而降低層高,并一再要求壓縮空調間面積,甚至不給面積的情況,近幾年不少工程嚴重存在。對此部分設計者無奈地選擇了風機盤管加新風的空調方式,此種方式的弊病和隱患,已是暖通界共識的。實踐后筆者認為:根據工程具體情況,與業主、裝修設計師充分溝通,利用邊角布置空調間,是可以實現更為合理的低速全空氣系統方案。達到既有效緩解機房面積與商業面積、管道與層高的矛盾,又解決了過渡季新風和凝結水排放、提高空氣品質的目的。本中心商場層高3.8m,采用落地柜式空調箱,空調機房約占商場面積1.7%,營業廳非風管區吊頂?shù)赘叨?.1m,風管區最低處也達2.8m,使用后業主、裝修設計師、顧客均感滿意。

  3、高排數空調箱

  高排數空調箱,處理空氣焓差大、去濕能力強、冷風比高、同樣冷量機型小,這些特性特別適合于層高不足、人流密度高的商場空調。而對高排數空調箱存在缺陷的顧慮又往往使設計者不敢采用。筆者認為只要針對性采取措施,如選用優質產品、降低系統風阻和設備余壓、盡量選用雙風機空調箱、限制選用大風量吊掛機、設消聲器或靜壓箱、加大滴水盤等,是可以揚長避短放心采用的。當然,高排數空調箱應用于人流密度低的商場,由于室內空氣熱濕比ε大,可能使得室內換氣次數太小,難以滿足設計要求。據筆者對商場室內工況分析、計算,ε值在5000-700kj/kg范圍內,采用高排數空調箱較為適合。

  4、空調末端的配置

  因經營內容的變化和市場激烈的競爭,商場的裝修常常發生變化。而經營內容和裝修的變動,使得空調負荷也隨著客流量發生相應的變化,如服裝區與化妝品區,它們的空調負荷及蓄冷能力顯然是不一樣的,筆者認為設計者在配置空調末端設備時應充分考慮商業建筑這一特點,配置的末端設備要有針對性、準確性,又要有一定的靈活性。本中心空調末端設備與冷水主機的比值為1.32:1,筆者認為這樣既可滿足現有使用要求,又能適應今后商場變化的需要,這樣的比值對于像福州這樣中型規模的城市是合適的。
  (作者:飄在云里)
